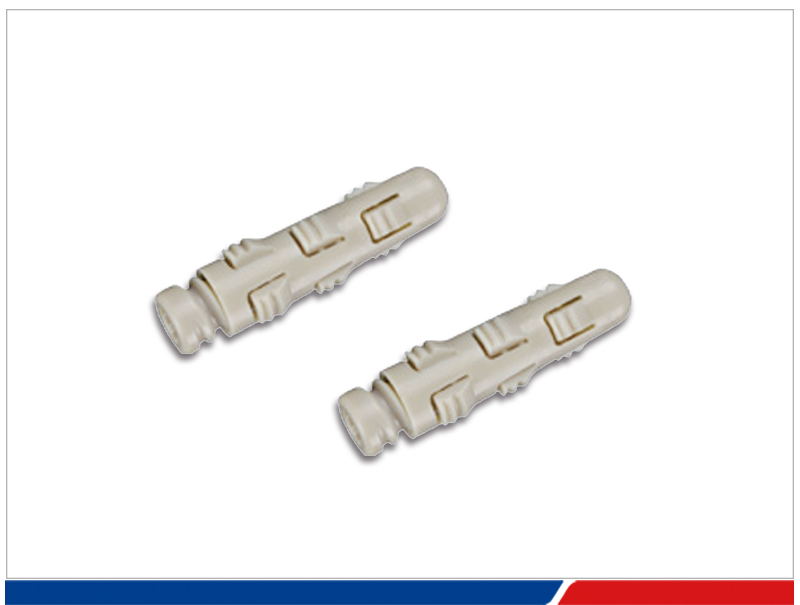

PEEK 와이어 앵커는 PEEK 소재로 제작되어 어깨, 발목, 무릎, 고관절, 손목과 같은 관절의 연조직 손상 수복에 적합합니다.

PEEK의 우수한 특성

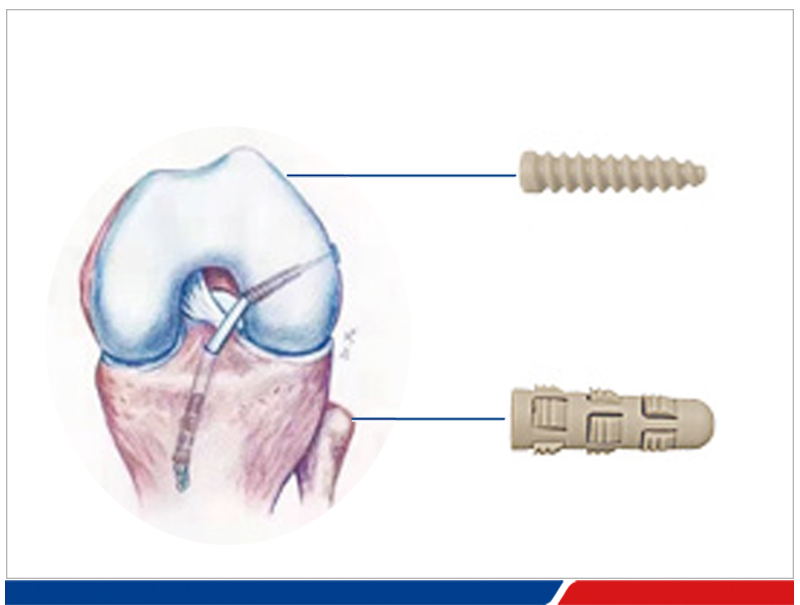

PEEK 소재는 새로운 임플란트 등급 소재로, 학명은 폴리에테르에테르케톤입니다. 사출 성형 후 어깨 관절, 발목 관절, 무릎 관절, 고관절, 손목 관절 등의 연조직 손상 수복에 적합합니다.

peek-star-wheel-11-600x232-1peek-star-wheel-11-600x232-1



특징:

(1) 앵커는 PEEK 소재로 제작되어 강도가 높고 방사선 투과성이 우수합니다. CT 검사 시 영상이 더 선명해지며, 치료 후의 수복 상태를 확인할 수 있습니다.

(2) 특수 나사산 설계로 인해 박아 넣기가 쉽고, 더 높은 인발 저항력을 가지며 안정적으로 고정됩니다.

(3) 나사산 표면은 골 유착을 촉진하도록 특별히 설계되었습니다.

(4) 고온에 강하고 열전도율이 낮아 PEEK 소재 수복 후 더욱 편안합니다.

(5) PEEK 소재는 생체 적합성이 우수하며, 그 탄성률은 인체 뼈와 유사합니다.

(6) 함께 사용되는 봉합사는 촉감이 좋고 매듭 짜기가 쉬우며, 인장 강도가 유사 제품보다 15% 더 높습니다.



권위 있는 검사 및 인증

peek-star-wheel-11-600x232-1

PEEK 생체 적합성 검사

실험 기준 실험명 실험 결과
IS0 10993-4:2017 체외 용혈 성능 시험 합격
IS0 10993-10:2010 피내 반응 시험 합격
IS0 10993-10:2010 피부 감작 시험 합격
IS0 10993-5:2009 세포독성 시험 합격
IS0 10993-11:2017 급성 독성 시험 합격
IS0 10993-11:2017 발열물질 시험 합격





PEEK 및 PPSU 의료용 플라스틱의 대표적인 성능표



PEEK이란 무엇인가요?

PEEK 및 그 변형 복합 소재는 고온 고습 조건에서도 우수한 성능을 보여줍니다. PEEK은 뛰어난 내화학성, 자체 윤활성 및 내마모성을 가지고 있어 구리 합금과 일반 고무를 대체하는 가장 이상적인 소재가 되었습니다. 이들에 비해 PEEK은 더 긴 수명을 가져 장비 운영 비용을 절감하고 장비 운영 신뢰성을 향상시킬 수 있습니다.

PEEK이란 무엇인가요?

고온 성능

PEEK의 성능은 -196°C에서 260°C의 온도 범위에서 안정적으로 유지될 수 있습니다. 극한 작업 조건에서는 짧은 시간 동안 300°C를 견딜 수 있습니다. PEEK의 성능은 수 킬로미터 지하 작업 환경의 고온에서도 여전히 신뢰할 수 있습니다.

고강도 및 내마모성

다른 플라스틱에 비해 PEEK은 압축, 충격에 강하며 우수한 피로 저항성을 가지고 있습니다. PEEK은 기계 장비 및 마모 환경에서 내구성이 뛰어납니다.

수명 2배 연장

PEEK 밀봉 솔루션은 부품 수명을 향상시킬 수 있습니다. 일부 국내 화학 회사는 Junhua에서 설계한 PEEK5600FE20 폴리테트라플루오로에틸렌 변형 소재를 원래 소재로 대체하여 사용하고 있으며, 마모 부품의 수명은 1.3-3배까지 연장될 수 있습니다.

내식성

PEEK은 화학적으로 불활성이며, 대부분의 산, 오일, 그리스 및 기타 모든 유기 및 무기 용매 또는 효소에 반응하지 않으며, 여전히 우수한 강도와 치수 안정성을 유지할 수 있습니다.

자체 윤활성

PEEK은 낮은 마찰 계수, 낮은 작동 저항을 가지고 있어 일부 작업 조건에서 오일 없이 사용할 수 있습니다. 장비가 더 깨끗해져 공정 신뢰성을 향상시키고, 에너지 효율을 개선하며 비용을 절감할 수 있습니다.

더 많은 설계 자유도

사출 금형을 사용하여 복잡한 특수 형상 부품을 대량으로 빠르게 사출 성형할 수 있으며, 가공에 비해 비용이 저렴합니다.

문의하기

지금 바로 문의하고 원스톱 솔루션을 누리세요!견적, 제품 매뉴얼, 성능 파라미터, 맞춤형 솔루션, 기술 상담, 샘플을 받으려면 양식을 작성해 주세요
8618151726186 문의하기

일반적인 PEEK 등급 및 특성

PEEK는 높은 유리전이온도(143°C)와 녹는점(343°C)을 가진 고온 내열성 열가소성 수지이며, 하중 하 열변형 온도는 최대 316°C(유리섬유 또는 탄소섬유 30%로 보강된 등급 기준)에 달합니다.

1. PEEK5600G (갈색-회색/카키색)은 순수 폴리에테르에테르케톤 수지로 만들어져 모든 PEEK 등급 중 최고의 인성과 충격 저항성을 제공합니다. 순수 PEEK는 편리한 방법(증기, 건열, 에탄올, 감마선)으로 멸균할 수 있으며, 그 제조에 사용된 원료는 EU 및 미국 FDA 식품 적합 규정을 준수합니다. 이러한 특성으로 인해 의료, 제약 및 식품 가공 산업에서 널리 사용됩니다.

2. PEEK5600LF30 (검정색) PTFE, 흑연 및 탄소 섬유의 첨가로 PEEK5600LF30은 베어링 등급 플라스틱이 됩니다. 우수한 트라이볼로지 특성(낮은 마찰 계수, 내마모성 및 높은 최대 압력 한계)으로 인해 이 부류의 마찰 응용 분야에 이상적인 소재입니다.

3. PEEK5600GF30 (갈색-회색): 이 소재는 30% 유리 섬유로 충진된 강화 등급 플라스틱입니다. PEEK에 비해 우수한 강성, 크리프 저항성 및 치수 안정성을 제공하여 구조 부품에 이상적입니다. 고온에서 장시간 고정 하중을 견딜 수 있습니다. PEEK5600GF30을 슬라이딩 구성 요소로 사용하는 경우, 유리 섬유가 접촉 표면을 긁을 수 있으므로 적합성을 신중하게 검증해야 합니다.

4. PEEK5600CF30 (검정색): 이 소재는 30% 탄소 섬유로 강화되었습니다. PEEK5600GF30에 비해 우수한 기계적 특성(더 높은 탄성 계수, 기계적 강도 및 크리프 저항성)과 내마모성을 제공합니다. 또한, 탄소 섬유 강화 플라스틱은 비강화 PEEK보다 3.5배 높은 열전도율을 가져 베어링 표면에서 열을 더 빠르게 발산합니다.

기계적 특성

고분자 특성/종류 단위 PEEK5600G PEEK5600GF30 PEEK5600CF30 PPSU PSU 시험 기준
섬유 함량 무첨가 30% 유리 섬유 30% 탄소 섬유 무첨가 무첨가 —
인장 강도 MPa 101 163 220 72 69 ISO 527-1/-2
인장 탄성률 GPa 3.5 11 21 2.2 2.5 ISO 527-1/-2
파단 신장률 % 10-20 2.8 1.7 60-120 50-100 ISO 527-1/-2
굽힘 강도 MPa 157 260 321 91 103 ISO 178
굽힘 탄성률 GPa 3.5 10.5 17.9 2.4 2.6 ISO 178
노치 없는 충격 강도 J/m 파단 없음 860 637 파단 없음 파단 없음 ISO 180/IU
항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
인장 강도 (23℃) ISO 527 MPa 95 175 250 145 70
인장 탄성률 (23℃) ISO 527 GPa 3.8 11 23 12.5 /
파단 연신율 (23℃) ISO 527 % 35 2.0 1.5 2.2 /
굽힘 강도 (23℃) ISO 178 MPa 155 235 350 220 118
굽힘 탄성률 (23℃) ISO 178 GPa 3.5 10 21 11 /
샤르피 충격 강도 (무노치) ISO 179/1U kJ/m2 파단 없음 55 45 32 파단 없음
캔틸레버 빔 충격 강도 (노치) ISO 180/A kJ/m2 4 6 6.5 4 6

열적 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
녹는점 ISO11357 ℃ 343 343 343 343 343
유리 전이 온도 ISO11357 ℃ 143 143 143 143 150
열 변형 온도 ISO 75A/B 1.8MPa. ℃ 152 315 315 293 150
열팽창 계수 ASTM D696 ppm K-1 45 22 15 22 70
열전도율 ISO /CD22007-4 W/(m·K) 0.29 0.32 0.95 0.86 /

전기적 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
절연 내력 (2mm) IEC 60243-1 kV/mm 20 19 / / 19
유전율 IEC 62631 – 3.0 3.3 / / 2.7
표면 저항률 GB/T31838.3 Ω 1015 1014 / / 1015
체적 저항률 IEC 62631 Ω·cm 1015 1015 105 106 /

기타 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+탄소 섬유
+흑연+PTFE 		PEEK5600FE20
PEEK+20%PTFE
색상 / / 내츄럴 내츄럴 블랙 블랙 내츄럴
용융 유량 지수 (400℃, 2.16kg) ISO 1133 g/10min 6-10 2-5 1-3 2-5 /
밀도 ISO 1183 g/cm3 1.30±0.02 1.50±0.02 1.40±0.02 1.44±0.02 1.41±0.02
흡수율 (23℃, 24시간) ISO 62-1 % 0.07 0.05 0.04 0.05 0.15
록웰 경도 / HRR 118 119 121 108 113
난연 등급 UL 94 / V-0 V-0 V-0 V-0 /
마찰 계수 ASTM D3702 100N-120rpm 0.30-0.38 0.38-0.46 0.15-0.25 0.18-0.30 0.1-0.2

*이 데이터는 참고용이며 보장되지 않습니다. 보다 상세한 데이터 시트는 당사 기술 부서에 문의해 주십시오.
