PEEK 평면 와이어

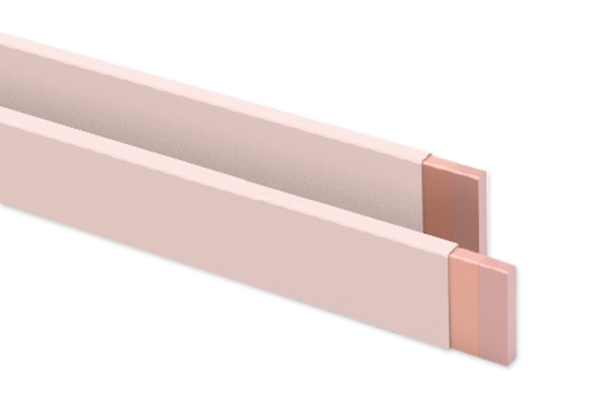

1. 신에너지 차량용 PEEK 평형 와이어

신에너지 전기차 기술의 발전에 따라 800V 구동 시스템은 제조사들로부터 점점 더 많은 관심을 받고 있습니다. 800V 모터의 해결이 시급한 문제 중 하나는 권선용 평형 와이어의 고전압 안정성입니다. 현재 더 각광받는 방향 중 하나는 기존의 에나멜선을 대체하기 위해 PEEK 압출 평형 와이어를 사용하는 것입니다.

두꺼운 필름 에나멜선과 비교했을 때, PEEK 평형 와이어는 생산 공정이 더 간단하고 제품 안정성이 더 높으며, 반복적인 코팅과 소성 과정 없이도 높은 내압 성능을 가집니다. 헤어핀 가공 시 반복적으로 구부러져도 손상되지 않습니다.

Junhua는 PEEK 산업에 16년간 깊이 관여해 왔으며, 고내압 PEEK 평형 와이어를 위한 완벽한 솔루션—더 낮은 유전 강도를 가진 원료와 PEEK 평형 와이어의 정밀 압출 공정 가이드를 제공할 수 있습니다!

2. PEEK(폴리에테르에테르케톤) 케이블 소개

PEEK 절연 전선은 탁월한 내고온성, 난연성, 내방사선성 및 우수한 기계적 성질을 갖추고 있어 항공 산업에서 초고온 도체로 사용하기에 적합합니다; 석유 산업에서는 잠수정 펌프 모터의 권선 및 연결 전선으로, 원자력 발전소의 핵심 구동 메커니즘 권선 코일로 방사선 조건 하에서 장기간 사용될 수 있습니다; PEEK 절연 전선은 내해수성, 경량, 소형화 및 난연성 등 우수한 특성을 갖추고 있어 선박에 사용하기 적합합니다; 고속 견인 기관차에도 사용됩니다.

1. 무할로겐 성능

PEEK 소재 분자에는 할로겐 원자가 포함되어 있지 않으며, 연소 후에도 산성 및 유독 가스를 발생시키지 않습니다. EU RoSH 등 환경 보호 요구 사항을 완전히 준수하는 친환경 소재입니다.

2. 체적 저항률

매우 넓은 온도 범위에서도 일반 PEEK 폴리머는 여전히 매우 높은 체적 저항률 값을 유지할 수 있습니다. 23°C에서 PEEK의 체적 저항률은 6 × 10¹³ Ωm 이상이며, 140°C에서는 8 × 10¹² Ωm 이상, 200°C에서는 6 × 10⁹ Ωm 이상으로 우수한 절연 특성을 유지합니다.

3. 표면 저항률

25°C, 50% 습도 조건에서 PEEK의 표면 저항률은 2.0 × 10¹⁶ Ω에 달하며, 이는 불소수지, 폴리아미드, 폴리이미드 등 다른 플라스틱보다 우수합니다.

4. 유전율 및 유전 손실 계수

PEEK5600G의 유전율은 2.7에 불과하여 폴리에틸렌(PE)과 불소수지보다 약간 높지만 폴리염화비닐(PVC)보다는 훨씬 낮습니다. 10⁹ Hz의 주파수 범위 내에서 일반 PEEK 폴리머는 우수한 전기적 특성을 보입니다. 이 소재의 많은 전기적 특성은 열가소성 소재의 전형적인 특성을 충족하며, PEEK 폴리머는 매우 넓은 온도 및 주파수 범위에서도 이러한 우수한 절연 특성을 유지합니다. 140°C 이하에서 PEEK 소재의 tanδ 손실은 작습니다. 그림 4와 5에서 PPS는 폴리페닐렌 설파이드, PES는 폴리에테르설폰, PC는 폴리카보네이트, PSU는 비스페놀 A형 폴리설폰을 나타냅니다.

5. 내열성

PEEK 폴리머의 유리 전이 온도는 143℃입니다. 반결정성 열가소성 소재이기 때문에 343℃의 용융점 근처에서도 우수한 기계적 성질을 유지할 수 있습니다. 그 피로 저항성과 크리프 저항성은 다른 열가소성 수지보다 높습니다.

6. 난연성

PEEK는 자체 소화성입니다. 난연제를 첨가하지 않아도 UL 표준은 94V-1(두께 0.3mm), 94V-0(두께 1.5mm), 94V-5(두께 3.2mm)에 도달합니다. 또한 연소 시 발생하는 연기량이 매우 적습니다.

7. 내화학성

PEEK는 농축 황산에만 용해되며, 우수한 내화학성(윤활유, ATF 오일, 함침 페인트, 에폭시 수지 페인트 포함)을 가지고 있습니다. 특히 고온에서의 내산·내알칼리성은 폴리이미드보다 훨씬 우수합니다. 동시에 PEEK는 매우 낮은 흡수율을 가지며, 23℃에서의 포화 흡수율은 0.5%에 불과합니다. 또한 우수한 내열수성을 가지고 있어 300℃의 가압 온수 또는 증기에서도 사용할 수 있습니다.

8. 내방사선성

감마 방사선에 대한 강한 저항력을 가지고 있으며, 이는 일반 수지 중 폴리스티렌의 내방사선성을 능가합니다. 감마 방사선 선량이 1100 Mrad에 도달해도 여전히 양호한 절연 성능을 유지할 수 있는 전선을 제작할 수 있습니다.

2. 공정 능력

평형 전자기선(기능 예약): 3.30mm*11.40mm (2.0mm*12.0mm 범위 내), 코팅 두께: 0.10～0.70mm;
