PEEK 연속 압출 봉

PEEK5600G(카키색)은 순수 폴리에테르에테르케톤 수지로 제조되어 모든 PEEK 등급 중 가장 높은 인성과 충격 저항성을 제공합니다. 순수 PEEK는 편리한 방법(증기, 건열, 에탄올, 감마선)으로 멸균할 수 있으며, 그 제조에 사용되는 원료는 EU 및 미국 FDA 식품 안전 규정을 준수합니다. 이러한 특성으로 인해 의료, 제약 및 식품 가공 산업에서 널리 사용하기에 적합합니다.

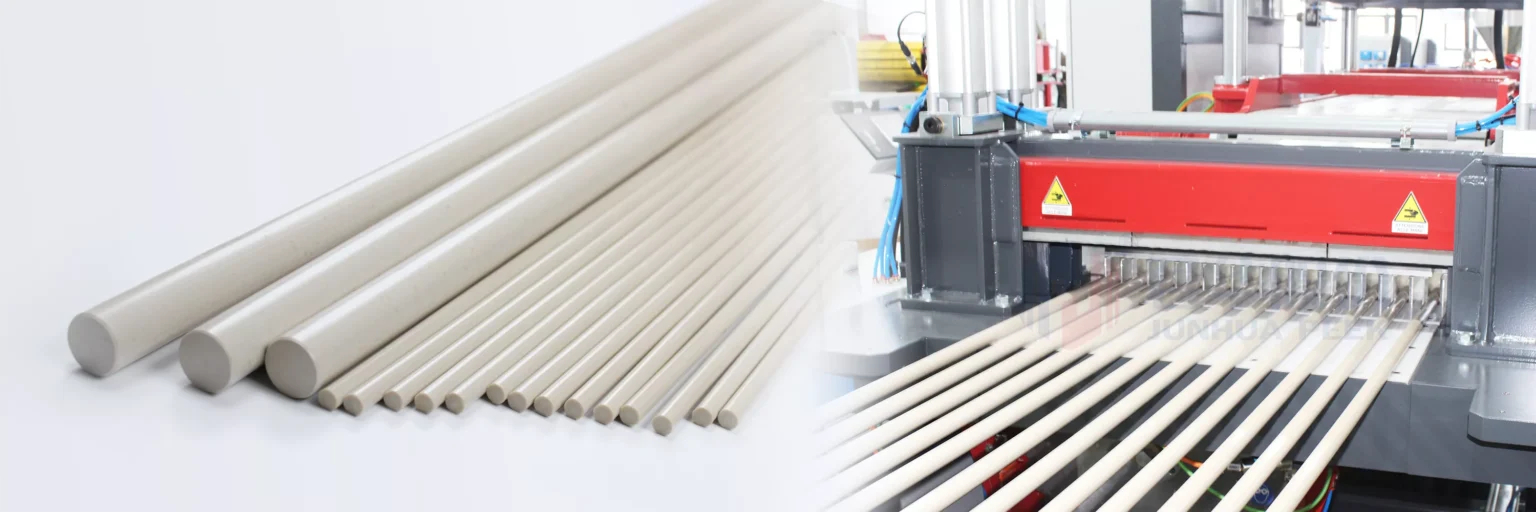

PEEK 압출 생산 라인

PEEK 봉: 직경 3~300mm × 1000/3000mm (길이는 요구 사항에 따라 맞춤 제작 가능) (위 규격에 적합하지 않을 경우, 당사는 제품 사이즈를 공급할 수 있으며, 길이와 너비 규격은 절단 가능).

Junhua아티클 2 유럽에서 도입한 PEEK 봉의 연속 압출 생산 라인이 공장에 투입되어 더욱 안정적이고 생산 효율이 높아, PEEK 봉의 대규모 연속적이고 안정적인 생산에 적합하며, 이는 Junhua가 납기 단축과 생산 비용 절감에 도움이 됩니다.

소재 직경 길이(mm) 색상
PEEK5600G 3~300 1000, 3000 내츄럴, 블랙
PEEK5600CF30 5~180 1000, 3000 블랙
PEEK5600LF30 5~180 1000, 3000 블랙
PEEK5600GF30 5~260 1000, 3000 내츄럴/블랙
ESD PEEK 5~260 1000, 3000 블랙

더 높은 생산성

PEEK 봉의 생산 효율을 종합적으로 향상시켜 기존 수준의 300~400%까지 증가시킬 수 있어, 고객 주문의 납기 준수와 고객 만족도 향상이라는 목표를 달성합니다.

더욱 일관된 품질

자동화 생산은 생산에 미치는 기타 요인의 영향을 크게 줄여주며, PEEK 봉의 대량 생산이 안정적이고 신뢰할 수 있어 색상, 외관 및 내부 품질이 국내외 시장에서 더욱 우위를 점합니다.

더 낮은 손실 및 생산 비용

신규 장비는 생산 시간, 인력 및 유지보수 비용을 체계적으로 절약하고, 기존 생산 공정의 모든 단계를 개선하여 더 낮은 손실과 생산 비용을 실현할 수 있습니다.

Junhua는 PEEK 제품의 제조 능력을 지속적으로 확장하고, 첨단 생산 라인과 기술을 도입하며, 공장 내 PEEK 생산 라인의 최적화를 추진해 왔습니다. Junhua는 더욱 진보된 연구 개발 기술과 가공 능력으로 더 나은 가성비의 PEEK 제품과 더 우수한 제품 솔루션을 제공하며, 함께 PEEK가 더 넓고 더 나은 미래로 나아가도록 공동으로 추진할 것입니다!

문의하기

지금 바로 문의하고 원스톱 솔루션을 누리세요!견적, 제품 매뉴얼, 성능 파라미터, 맞춤형 솔루션, 기술 상담, 샘플을 받으려면 양식을 작성해 주세요
8618151726186 문의하기

PEEK이란 무엇인가요?

PEEK 및 그 변형 복합 소재는 고온 고습 조건에서도 우수한 성능을 보여줍니다. PEEK은 뛰어난 내화학성, 자체 윤활성 및 내마모성을 가지고 있어 구리 합금과 일반 고무를 대체하는 가장 이상적인 소재가 되었습니다. 이들에 비해 PEEK은 더 긴 수명을 가져 장비 운영 비용을 절감하고 장비 운영 신뢰성을 향상시킬 수 있습니다.

PEEK이란 무엇인가요?

고온 성능

PEEK의 성능은 -196°C에서 260°C의 온도 범위에서 안정적으로 유지될 수 있습니다. 극한 작업 조건에서는 짧은 시간 동안 300°C를 견딜 수 있습니다. PEEK의 성능은 수 킬로미터 지하 작업 환경의 고온에서도 여전히 신뢰할 수 있습니다.

고강도 및 내마모성

다른 플라스틱에 비해 PEEK은 압축, 충격에 강하며 우수한 피로 저항성을 가지고 있습니다. PEEK은 기계 장비 및 마모 환경에서 내구성이 뛰어납니다.

수명 2배 연장

PEEK 밀봉 솔루션은 부품 수명을 향상시킬 수 있습니다. 일부 국내 화학 회사는 Junhua에서 설계한 PEEK5600FE20 폴리테트라플루오로에틸렌 변형 소재를 원래 소재로 대체하여 사용하고 있으며, 마모 부품의 수명은 1.3-3배까지 연장될 수 있습니다.

내식성

PEEK은 화학적으로 불활성이며, 대부분의 산, 오일, 그리스 및 기타 모든 유기 및 무기 용매 또는 효소에 반응하지 않으며, 여전히 우수한 강도와 치수 안정성을 유지할 수 있습니다.

자체 윤활성

PEEK은 낮은 마찰 계수, 낮은 작동 저항을 가지고 있어 일부 작업 조건에서 오일 없이 사용할 수 있습니다. 장비가 더 깨끗해져 공정 신뢰성을 향상시키고, 에너지 효율을 개선하며 비용을 절감할 수 있습니다.

더 많은 설계 자유도

사출 금형을 사용하여 복잡한 특수 형상 부품을 대량으로 빠르게 사출 성형할 수 있으며, 가공에 비해 비용이 저렴합니다.

PEEK 솔루션

PEEK는 다양한 산업 분야에서 널리 사용됩니다. 저희는 재료(원재료, 반제품 또는 정밀 가공된 완제품 형태)와 지식과 경험을 바탕으로 한 기술 지도를 제공하여 솔루션을 제공합니다. Junhua는 다양한 산업에 맞춤형 솔루션을 제공하고 광범위한 부품에 대한 맞춤형 가공 서비스를 제공하여 귀하의 애플리케이션에 최고의 성능을 보장합니다.
Junhua
✔
항공우주
✔
의료 기기
✔
분석 및 테스트
✔
석유 및 석유화학
✔
기어 및 씰링
✔
전자, 반도체, PV 및 FPD
✔
식품 가공 및 음료 포장
✔
신에너지 차량
✔
섬유 및 염색 기계
✔
복합재료
✔
일반 기계

일반적인 PEEK 등급 및 특성

PEEK는 높은 유리전이온도(143°C)와 녹는점(343°C)을 가진 고온 내열성 열가소성 수지이며, 하중 하 열변형 온도는 최대 316°C(유리섬유 또는 탄소섬유 30%로 보강된 등급 기준)에 달합니다.

1. PEEK5600G (갈색-회색/카키색)은 순수 폴리에테르에테르케톤 수지로 만들어져 모든 PEEK 등급 중 최고의 인성과 충격 저항성을 제공합니다. 순수 PEEK는 편리한 방법(증기, 건열, 에탄올, 감마선)으로 멸균할 수 있으며, 그 제조에 사용된 원료는 EU 및 미국 FDA 식품 적합 규정을 준수합니다. 이러한 특성으로 인해 의료, 제약 및 식품 가공 산업에서 널리 사용됩니다.

2. PEEK5600LF30 (검정색) PTFE, 흑연 및 탄소 섬유의 첨가로 PEEK5600LF30은 베어링 등급 플라스틱이 됩니다. 우수한 트라이볼로지 특성(낮은 마찰 계수, 내마모성 및 높은 최대 압력 한계)으로 인해 이 부류의 마찰 응용 분야에 이상적인 소재입니다.

3. PEEK5600GF30 (갈색-회색): 이 소재는 30% 유리 섬유로 충진된 강화 등급 플라스틱입니다. PEEK에 비해 우수한 강성, 크리프 저항성 및 치수 안정성을 제공하여 구조 부품에 이상적입니다. 고온에서 장시간 고정 하중을 견딜 수 있습니다. PEEK5600GF30을 슬라이딩 구성 요소로 사용하는 경우, 유리 섬유가 접촉 표면을 긁을 수 있으므로 적합성을 신중하게 검증해야 합니다.

4. PEEK5600CF30 (검정색): 이 소재는 30% 탄소 섬유로 강화되었습니다. PEEK5600GF30에 비해 우수한 기계적 특성(더 높은 탄성 계수, 기계적 강도 및 크리프 저항성)과 내마모성을 제공합니다. 또한, 탄소 섬유 강화 플라스틱은 비강화 PEEK보다 3.5배 높은 열전도율을 가져 베어링 표면에서 열을 더 빠르게 발산합니다.

기계적 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
인장 강도 (23℃) ISO 527 MPa 95 175 250 145 70
인장 탄성률 (23℃) ISO 527 GPa 3.8 11 23 12.5 /
파단 연신율 (23℃) ISO 527 % 35 2.0 1.5 2.2 /
굽힘 강도 (23℃) ISO 178 MPa 155 235 350 220 118
굽힘 탄성률 (23℃) ISO 178 GPa 3.5 10 21 11 /
샤르피 충격 강도 (무노치) ISO 179/1U kJ/m2 파단 없음 55 45 32 파단 없음
캔틸레버 빔 충격 강도 (노치) ISO 180/A kJ/m2 4 6 6.5 4 6

열적 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
녹는점 ISO11357 ℃ 343 343 343 343 343
유리 전이 온도 ISO11357 ℃ 143 143 143 143 150
열 변형 온도 ISO 75A/B 1.8MPa. ℃ 152 315 315 293 150
열팽창 계수 ASTM D696 ppm K-1 45 22 15 22 70
열전도율 ISO /CD22007-4 W/(m·K) 0.29 0.32 0.95 0.86 /

전기적 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+30% (탄소 섬유
+흑연+PTFE) 		PEEK5600FE20
PEEK+20%PTFE
절연 내력 (2mm) IEC 60243-1 kV/mm 20 19 / / 19
유전율 IEC 62631 – 3.0 3.3 / / 2.7
표면 저항률 GB/T31838.3 Ω 1015 1014 / / 1015
체적 저항률 IEC 62631 Ω·cm 1015 1015 105 106 /

기타 특성

항목 시험 기준
또는 장비		 단위 PEEK5600G
100% PEEK		 PEEK5600GF30
PEEK+30% 유리 섬유 		PEEK5600CF30
PEEK+30% 탄소 섬유 		PEEK5600LF30
PEEK+탄소 섬유
+흑연+PTFE 		PEEK5600FE20
PEEK+20%PTFE
색상 / / 내츄럴 내츄럴 블랙 블랙 내츄럴
용융 유량 지수 (400℃, 2.16kg) ISO 1133 g/10min 6-10 2-5 1-3 2-5 /
밀도 ISO 1183 g/cm3 1.30±0.02 1.50±0.02 1.40±0.02 1.44±0.02 1.41±0.02
흡수율 (23℃, 24시간) ISO 62-1 % 0.07 0.05 0.04 0.05 0.15
록웰 경도 / HRR 118 119 121 108 113
난연 등급 UL 94 / V-0 V-0 V-0 V-0 /
마찰 계수 ASTM D3702 100N-120rpm 0.30-0.38 0.38-0.46 0.15-0.25 0.18-0.30 0.1-0.2

*이 데이터는 참고용이며 보장되지 않습니다. 보다 상세한 데이터 시트는 당사 기술 부서에 문의해 주십시오.
