PEEK 30% 탄소섬유 강화(PEEK5600CF30) 시트

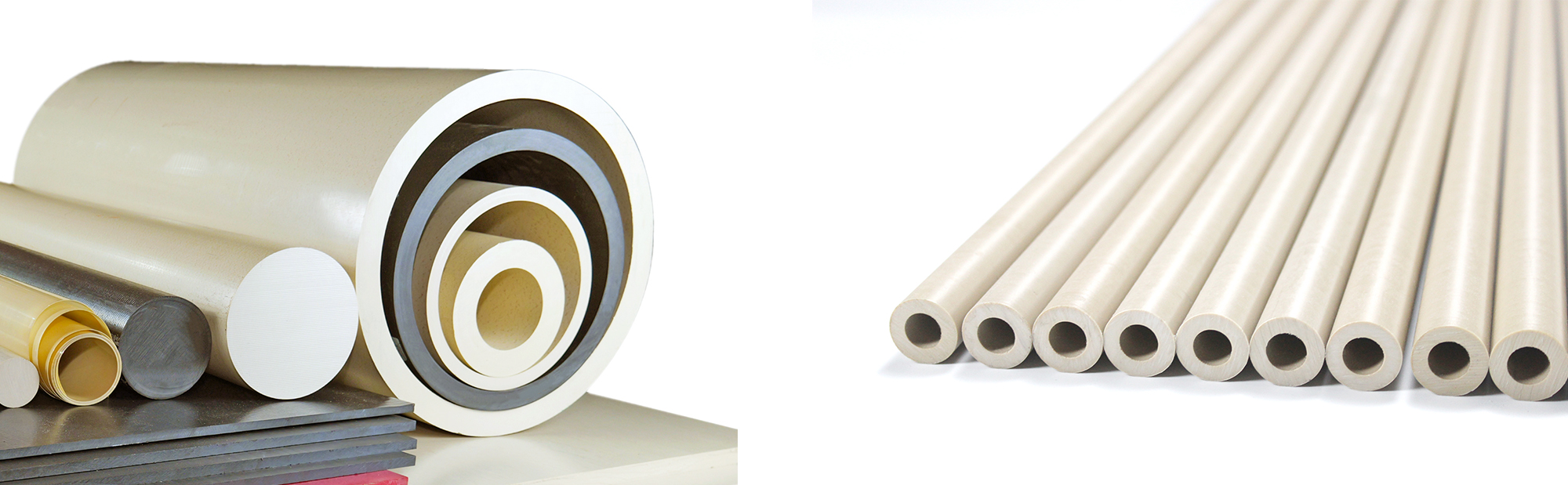

PEEK 탄소섬유 시트(PEEK5600CF30=PEEK+30% 탄소섬유), 연속 압출 공정을 통해 생산된 PEEK 튜브는 성형 제품의 높이 제한과 사출 성형 공정에서 쉽게 발생하는 내부 수축 공동이라는 기술적 난제를 해결합니다. 동시에 재료 손실을 줄이고 가공 비용을 낮춥니다. 씰링 링, 피스톤 링, 내마모 슬리브 및 밸브 시트와 같은 링 부품으로 가공될 수 있으며, 석유 화학 및 전자 반도체와 같은 산업에서 널리 사용됩니다.
PEEK 압출 튜브 사양
저희는 전 범위의 연속 압출 PEEK 튜브 사양을 제공합니다. 자세한 PEEK 사양은 고객 서비스 부서로 문의해 주십시오.
PEEK 압출 라인
PEEK 튜브: 외경 23-550mm x 내경 12-460mm (요청 시 맞춤 길이 제공 가능) (위 사양이 요구 사항을 충족하지 않을 경우, 맞춤 길이와 너비, 절단 옵션을 포함한 맞춤 제작을 제공할 수 있습니다).
더 높은 생산 효율성
PEEK 튜브 생산 효율성을 300-400% 종합적으로 향상시켜 정시 납품을 보장하고 고객 만족도를 높입니다.
더 안정적인 품질
자동화 생산은 생산에 대한 기타 요인의 영향을 크게 줄입니다. 대량 생산되는 PEEK 튜브는 안정적이고 신뢰할 수 있으며, 국내외 시장에서 색상, 외관 및 내부 품질이 우수합니다.
더 낮은 폐기물 및 생산 비용
신규 장비는 생산 시간, 인건비 및 유지 보수 비용을 체계적으로 절감하여 생산 공정의 모든 단계를 개선하고 더 낮은 폐기물 및 생산 비용을 달성합니다.
문의하기
PEEK이란 무엇인가요?
PEEK 및 그 변형 복합 소재는 고온 고습 조건에서도 우수한 성능을 보여줍니다. PEEK은 뛰어난 내화학성, 자체 윤활성 및 내마모성을 가지고 있어 구리 합금과 일반 고무를 대체하는 가장 이상적인 소재가 되었습니다. 이들에 비해 PEEK은 더 긴 수명을 가져 장비 운영 비용을 절감하고 장비 운영 신뢰성을 향상시킬 수 있습니다.
고온 성능
PEEK의 성능은 -196°C에서 260°C의 온도 범위에서 안정적으로 유지될 수 있습니다. 극한 작업 조건에서는 짧은 시간 동안 300°C를 견딜 수 있습니다. PEEK의 성능은 수 킬로미터 지하 작업 환경의 고온에서도 여전히 신뢰할 수 있습니다.
고강도 및 내마모성
다른 플라스틱에 비해 PEEK은 압축, 충격에 강하며 우수한 피로 저항성을 가지고 있습니다. PEEK은 기계 장비 및 마모 환경에서 내구성이 뛰어납니다.
수명 2배 연장
PEEK 밀봉 솔루션은 부품 수명을 향상시킬 수 있습니다. 일부 국내 화학 회사는 Junhua에서 설계한 PEEK5600FE20 폴리테트라플루오로에틸렌 변형 소재를 원래 소재로 대체하여 사용하고 있으며, 마모 부품의 수명은 1.3-3배까지 연장될 수 있습니다.
내식성
PEEK은 화학적으로 불활성이며, 대부분의 산, 오일, 그리스 및 기타 모든 유기 및 무기 용매 또는 효소에 반응하지 않으며, 여전히 우수한 강도와 치수 안정성을 유지할 수 있습니다.
자체 윤활성
PEEK은 낮은 마찰 계수, 낮은 작동 저항을 가지고 있어 일부 작업 조건에서 오일 없이 사용할 수 있습니다. 장비가 더 깨끗해져 공정 신뢰성을 향상시키고, 에너지 효율을 개선하며 비용을 절감할 수 있습니다.
더 많은 설계 자유도
사출 금형을 사용하여 복잡한 특수 형상 부품을 대량으로 빠르게 사출 성형할 수 있으며, 가공에 비해 비용이 저렴합니다.
일반적인 PEEK 등급 및 특성
1. PEEK5600G (갈색-회색/카키색)은 순수 폴리에테르에테르케톤 수지로 만들어져 모든 PEEK 등급 중 최고의 인성과 충격 저항성을 제공합니다. 순수 PEEK는 편리한 방법(증기, 건열, 에탄올, 감마선)으로 멸균할 수 있으며, 그 제조에 사용된 원료는 EU 및 미국 FDA 식품 적합 규정을 준수합니다. 이러한 특성으로 인해 의료, 제약 및 식품 가공 산업에서 널리 사용됩니다.
2. PEEK5600LF30 (검정색) PTFE, 흑연 및 탄소 섬유의 첨가로 PEEK5600LF30은 베어링 등급 플라스틱이 됩니다. 우수한 트라이볼로지 특성(낮은 마찰 계수, 내마모성 및 높은 최대 압력 한계)으로 인해 이 부류의 마찰 응용 분야에 이상적인 소재입니다.
3. PEEK5600GF30 (갈색-회색): 이 소재는 30% 유리 섬유로 충진된 강화 등급 플라스틱입니다. PEEK에 비해 우수한 강성, 크리프 저항성 및 치수 안정성을 제공하여 구조 부품에 이상적입니다. 고온에서 장시간 고정 하중을 견딜 수 있습니다. PEEK5600GF30을 슬라이딩 구성 요소로 사용하는 경우, 유리 섬유가 접촉 표면을 긁을 수 있으므로 적합성을 신중하게 검증해야 합니다.
4. PEEK5600CF30 (검정색): 이 소재는 30% 탄소 섬유로 강화되었습니다. PEEK5600GF30에 비해 우수한 기계적 특성(더 높은 탄성 계수, 기계적 강도 및 크리프 저항성)과 내마모성을 제공합니다. 또한, 탄소 섬유 강화 플라스틱은 비강화 PEEK보다 3.5배 높은 열전도율을 가져 베어링 표면에서 열을 더 빠르게 발산합니다.
기계적 특성
| 항목 | 시험 기준 또는 장비 |
단위 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% 유리 섬유 |
PEEK5600CF30 PEEK+30% 탄소 섬유 |
PEEK5600LF30 PEEK+30% (탄소 섬유 +흑연+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 인장 강도 (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| 인장 탄성률 (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| 파단 연신율 (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| 굽힘 강도 (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| 굽힘 탄성률 (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| 샤르피 충격 강도 (무노치) | ISO 179/1U | kJ/m2 | 파단 없음 | 55 | 45 | 32 | 파단 없음 |
| 캔틸레버 빔 충격 강도 (노치) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
열적 특성
| 항목 | 시험 기준 또는 장비 |
단위 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% 유리 섬유 |
PEEK5600CF30 PEEK+30% 탄소 섬유 |
PEEK5600LF30 PEEK+30% (탄소 섬유 +흑연+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 녹는점 | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| 유리 전이 온도 | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| 열 변형 온도 | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| 열팽창 계수 | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| 열전도율 | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
전기적 특성
| 항목 | 시험 기준 또는 장비 |
단위 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% 유리 섬유 |
PEEK5600CF30 PEEK+30% 탄소 섬유 |
PEEK5600LF30 PEEK+30% (탄소 섬유 +흑연+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 절연 내력 (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| 유전율 | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| 표면 저항률 | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| 체적 저항률 | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
기타 특성
| 항목 | 시험 기준 또는 장비 |
단위 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% 유리 섬유 |
PEEK5600CF30 PEEK+30% 탄소 섬유 |
PEEK5600LF30 PEEK+탄소 섬유 +흑연+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 색상 | / | / | 내츄럴 | 내츄럴 | 블랙 | 블랙 | 내츄럴 |
| 용융 유량 지수 (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| 밀도 | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| 흡수율 (23℃, 24시간) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| 록웰 경도 | / | HRR | 118 | 119 | 121 | 108 | 113 |
| 난연 등급 | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| 마찰 계수 | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*이 데이터는 참고용이며 보장되지 않습니다. 보다 상세한 데이터 시트는 당사 기술 부서에 문의해 주십시오.
