신에너지 차량 기술의 급속한 발전과 함께 800V를 초과하는 고전압 플랫폼은 구동 모터의 주류 선택이 되었습니다. 이러한 플랫폼은 빠르고 효율적인 충전 능력과 탁월한 주행 경험을 제공합니다. 그러나 기존의 열경화성 PI(폴리이미드) 소재는 굽힘 또는 웨이브 권선 공정 중 응력 집중이 발생하기 쉬워 균열 위험을 초래할 수 있으며, 이는 차량에 심각한 안전 위협을 가할 수 있습니다.

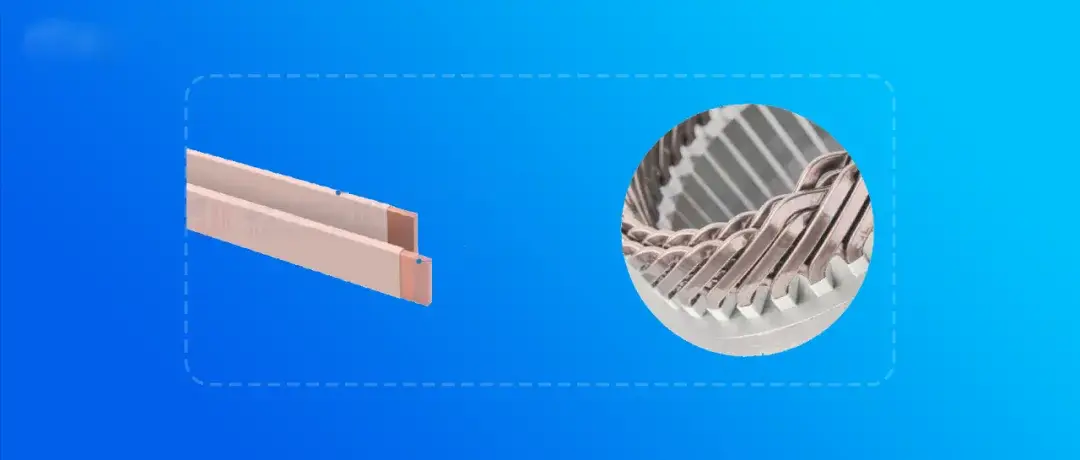

이러한 배경에서 플랫 와이어 모터가 등장했으며, PEEK는 그 독특한 장점으로 인해 빠르게 구동 모터의 선호 소재가 되었습니다. PEEK 플랫 와이어는 높은 슬롯 충전률, 컴팩트한 구조, 우수한 인성, 뛰어난 굽힘 저항성, 탁월한 전기적 특성 및 내용제성을 자랑합니다. 이러한 특성들은 고전압 환경이 제기하는 도전 과제를 쉽게 충족시킬 수 있게 해줍니다.

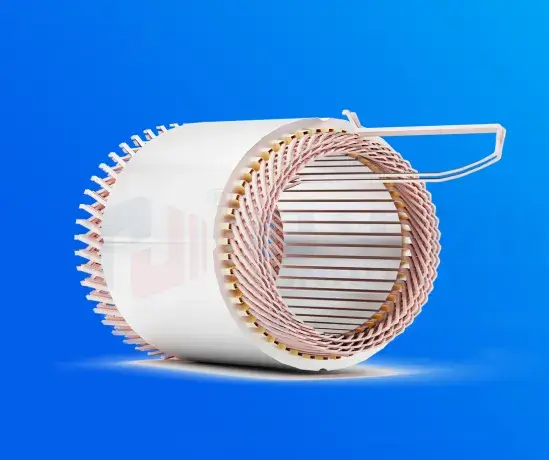

PEEK는 플랫 와이어 모터 기술을 위한 혁신 소재로서, 탁월한 내고온성, 내마모성, 코로나 방전 저항성 및 피로 저항성을 통해 모터의 절연 성능과 출력 밀도 향상에 핵심적인 역할을 합니다. 800V 고전압 급속 충전 조건에서 PEEK 플랫 와이어는 고전압 및 고 PDIV(부분 방전 개시 전압) 요구사항을 충족할 뿐만 아니라, 단층 압출 기술을 통해 도체 밀도를 극대화하여 구동 모터의 성능을 한 단계 더 발전시킵니다.

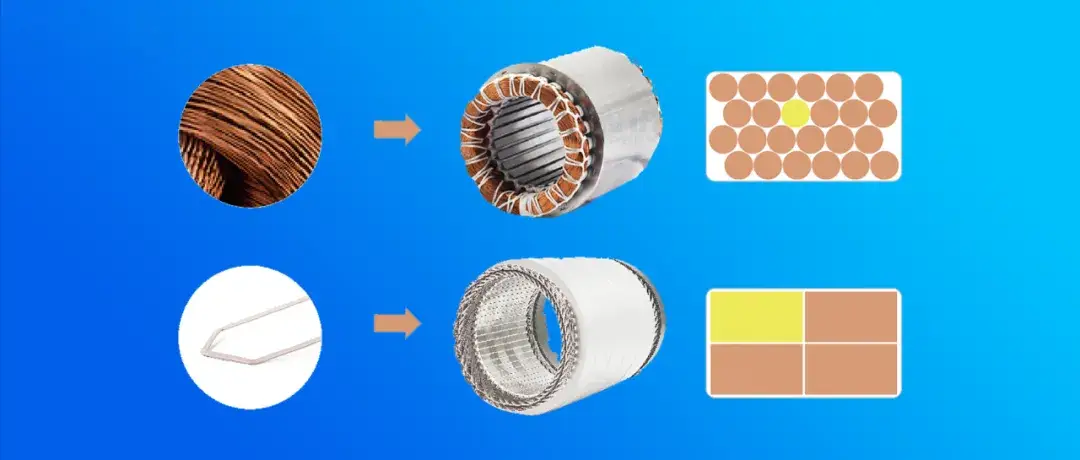

PEEK 소재의 장점은 전기적 성능에만 국한되지 않습니다. 열적 성능 또한 매우 인상적입니다. PEEK 플랫 와이어의 직사각형 단면 설계는 내부 공극을 최적화하여 도체 간 접촉 면적을 증가시키고, 열 전도 효율을 크게 향상시킵니다. 오일 분사 냉각 기술과 결합하면 PEEK 플랫 와이어 모터의 권선 온도가 현저히 낮아져 극한 조건에서도 안정적인 작동을 보장합니다.
또한, PEEK 소재는 가공성과 환경 친화성에서도 뛰어난 능력을 보여줍니다. 용융 상태에서의 우수한 유동성과 고체화 후의 기계적, 치수적 안정성은 PEEK 플랫 와이어의 원스텝 압출 성형을 가능하게 하여 가공 난이도와 비용을 줄입니다. 더불어, PEEK 소재의 무독성, 무공해 특성과 가공 과정에서 발생하는 폐기물의 완전한 재활용 가능성은 녹색 생산 원칙에 부합하며, 생산 비용을 더욱 절감하여 경제적 효익과 환경적 효익의 양립을 실현합니다.
플랫 와이어 모터의 특수한 요구를 충족시키기 위해, Junhua는 PEEK5600FG25 과립을 독자적으로 개발했습니다. 이 소재는 플랫 와이어 모터를 위해 특별히 설계되었습니다. 일반 케이블용 PEEK 소재와 비교하여, PEEK5600FG25은 더 나은 접착력을 나타내 도체와 더 밀착된 결합이 가능합니다. 그 주요 특징은 다음과 같습니다:
고인성
PEEK5600FG25은 더 높은 강도와 개선된 인성을 제공합니다. 그 분자 골격에는 유연한 에테르기와 강성 벤젠 고리가 모두 포함되어 있어, 기계적 응력이나 진동 하에서도 소재가 구조적 무결성을 유지할 수 있게 하여 파단 또는 변형 위험을 최소화합니다. 이는 전체 신에너지 차량 시스템에 견고한 안전 보장을 제공합니다.
내고온성
PEEK 플랫 와이어는 우수한 내고온성을 나타내며, 최대 260°C 환경에서도 연속 작동이 가능합니다. 반면, PI(폴리이미드) 에나멜 와이어는 일반적으로 80-200°C 범위 내에서 작동합니다. 이는 PEEK 플랫 와이어가 고온 조건에서 더 나은 안정성과 더 긴 수명을 보장함을 의미합니다.
저유전율 및 저손실 계수

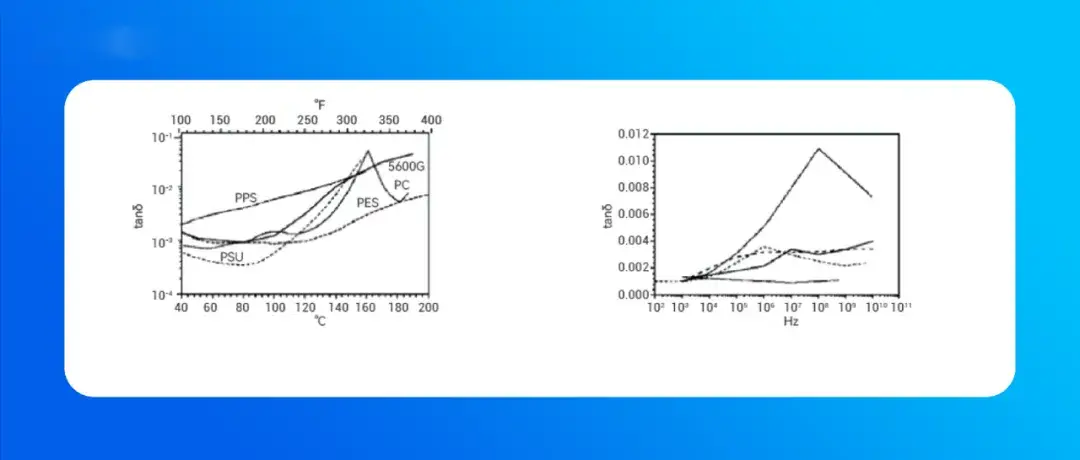

PEEK5600FG25의 유전율은 3.0에 불과하여, PE(폴리에틸렌) 및 불소수지보다는 약간 높지만 PVC보다는 현저히 낮습니다. 아래 비교 곡선에서 보듯이, 일반 PEEK 폴리머는 10⁹ Hz의 주파수 범위에서 우수한 전기적 특성을 나타냅니다. PEEK 폴리머는 넓은 온도 및 주파수 범위에서 이러한 우수한 절연 특성을 유지합니다. 그림에서 볼 수 있듯이, PEEK 소재는 140°C 이하에서 낮은 tanδ 손실을 보입니다.
뛰어난 성능과 광범위한 응용 잠재력으로 인해, PEEK는 800V 고전압 플랫폼의 플랫 와이어 모터를 위한 이상적인 소재가 되었습니다. 전기차 시장이 지속적으로 확장되고 기술 반복이 가속화됨에 따라, PEEK 소재는 EV 충전 속도 향상과 성능 최적화를 추진하는 데 점점 더 중요한 역할을 하여, 신에너지 차량 산업의 녹색 발전에 기여할 것입니다.
