서문
반도체 생산 라인에서 발생하는 단 한 번의 정전기 스파크가 웨이퍼 전체 배치를 폐기시킬 수 있습니다. 이는 과장이 아니라 제조 현장의 일상적인 현실입니다.
정전기 방전(ESD)은 전자 부품을 손상시키고, 먼지 입자를 끌어들이며, 생산 수율을 불안정하게 만듭니다. 반도체 제조 공정이 발전하고 첨단 패키징 기술이 진화함에 따라 업계는 소재 성능에 대한 요구 사항을 점점 더 강화하고 있습니다. 기본적인 기계적 특성 외에도 치수 안정성, 청정도, 대전 방지 성능 및 일관된 가공성이 안정적인 생산 라인 운영을 결정하는 핵심 요소가 되었습니다.
Junhua HPP의 전체 산업 체인 구성
수지 중합 | 프로파일 압출 | 정밀 부품 가공
거의 20년 동안 Junhua HPP Co., Ltd.는 PEEK 전체 산업 체인을 깊이 있게 육성해 왔으며, 대전 방지 PEEK 소재의 개발은 피상적인 시장 추구가 아닌 당사의 전문성에서 자연스럽게 확장된 결과입니다. 당사는 수지 중합, 프로파일 압출에서 정밀 부품 가공에 이르기까지 모든 단계를 제어하여 처음부터 끝까지 신뢰할 수 있는 대전 방지 소재 솔루션을 제공합니다.
01 핵심 산업 과제 극복
대전 방지 성능은 단지 시작점에 불과합니다. 입자 제로 탈락은 당사의 양보할 수 없는 최소 기준입니다.
반도체 제조 환경은 극도의 청정도를 요구합니다. 기존의 대전 방지 플라스틱 소재의 경우, 전도성 첨가제가 CNC 가공 또는 장기 사용 중에 기재에서 분리되어 입자 오염 물질을 생성하는 경향이 있습니다. 이러한 입자가 웨이퍼 표면에 접촉하면 기판에 흠집을 내거나 전체 배치 폐기로 이어질 수 있습니다.
Junhua HPP는 자체 개발한 개질 배합 기술과 정밀 압출 기술을 적용하여 전도성 필러와 PEEK 매트릭스 간의 높은 계면 결합을 구현하고, 프로파일 및 완제품 내부에 치밀하고 균일한 구조를 형성합니다. 가공 또는 사용 중 분말이나 이물질이 떨어지지 않습니다. 웨이퍼와 같은 정밀 장치에 직접 접촉하더라도 입자 오염을 방지하여 생산 라인 청결도와 제품 수율을 원천적으로 보호합니다.
타협 없는 기계적 특성 — 변형 없는 강성 툴링
일반적인 방전 플라스틱은 CNC 가공 후 버(burr)와 거친 표면이 발생하기 쉽습니다. 강도와 탄성률이 부족하면 구조적 지지력이 떨어져 테스트 지그가 처지거나 변형됩니다. 잦은 지그 교체로 인해 계획되지 않은 가동 중단이 발생하고 유지보수 비용이 증가합니다.
Junhua HPP의 방전 PEEK는 정전기 방전(ESD) 보호와 함께 뛰어난 기계적 성능을 제공합니다.
높은 인장 강도와 높은 탄성률은 강력한 구조적 지지력과 우수한 가공성을 제공합니다. 가공된 부품은 강성 지지 구조와 버 없는 매끄러운 모서리를 자랑합니다. 재료의 높은 강성은 절삭 작업 중 변형과 스트링잉(stringing) 현상을 방지합니다. 긴 사용 수명은 잦은 지그 교체로 인한 생산 라인 가동 중단을 줄여줍니다.
치수 안정성: 정밀 가공을 위한 숨겨진 기준

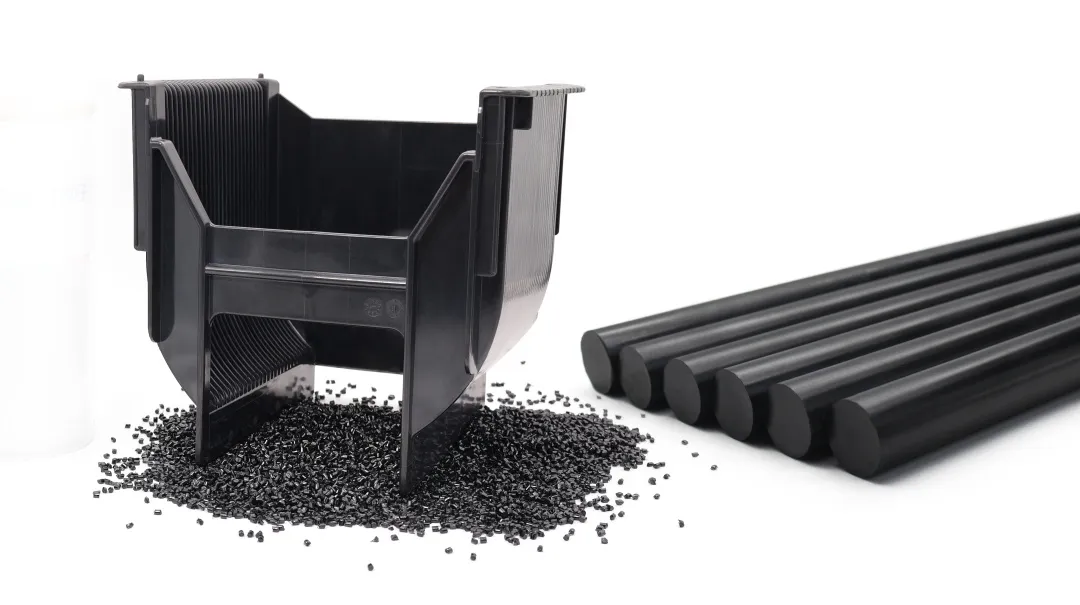

반도체 테스트 지그, 고온 매트릭스 트레이 및 기타 정밀 부품의 경우 가공 및 장기 사용 중 일관된 치수 안정성이 필수적입니다. 웨이퍼는 고정된 치수 공차로 제조되므로, 웨이퍼 캐리어 치형 프로파일의 미세한 치수 편차만으로도 웨이퍼가 균열될 수 있습니다. 부품은 반복적인 고저온 사이클을 거친 후에도 안정적인 형상을 유지해야 합니다.

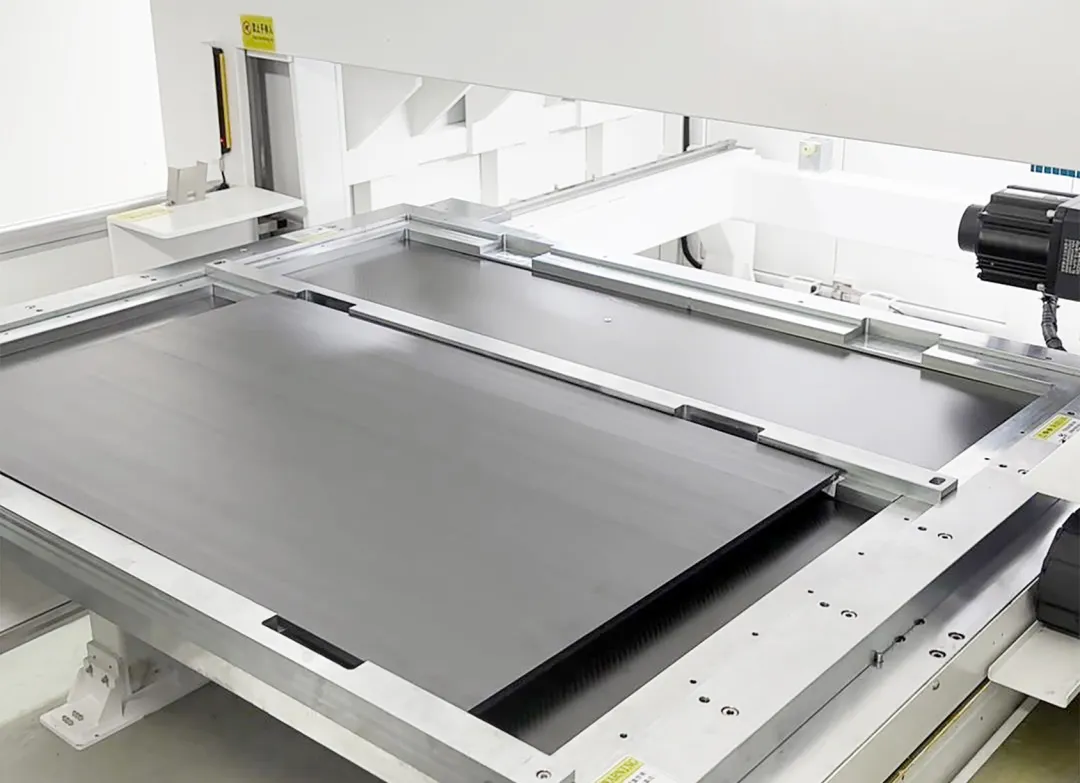

최적화된 배합, 성숙된 압출 성형 공정 및 엄격한 생후 응력 완화 처리를 활용하여 Junhua HPP의 정전기 방지 PEEK 표준 시험 시편(T10×600×1000mm)은 산업적으로 허용 가능한 범위 내에서 휨을 유지합니다. 25°C에서 260°C까지의 구배 가열, 260°C에서 48시간 단열 및 상온으로 냉각 후, 치수 변화율은 ≤0.05%로 제어되어 웨이퍼 캐리어 치형의 장기 정밀도 요구 사항을 충족합니다.
휨은 재료 내부 응력의 균일성을 반영합니다. Junhua HPP는 압출 온도 보정 및 어닐링 최적화를 포함한 전 공정 생산 관리를 통해 내부 잔류 응력을 최소화하여 표준 정전기 방지 플라스틱 시트의 일반적인 휨 및 변형 위험을 제거합니다.
02 가혹한 작업 조건에 대한 보편적 적응성
반도체 생산 라인은 종종 고온, 부식성 화학 매체 및 연속적인 기계적 마찰 하에서 작동합니다. 정전기 방지 기능만 제공하고 내열성, 내마모성 또는 내화학성이 부족한 재료는 실용적인 가치가 제한적입니다. Junhua HPP의 정전기 방지 프로파일은 모든 가혹한 운영 환경에서 안정적인 성능을 유지합니다:
| 시험 항목 | 시험 규격 | 단위 | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| 밀도 | ISO 1183 | g/cm³ | 1.41 | 1.39 | 1.48 |
| 용융 흐름 지수 | ISO 1133 | g/10min | 4.25 | 6.02 | 2.21 |
| 인장 강도(23°C) | ISO 527 | MPa | 100.82 | 102 | 74.1 |
| 인장 탄성률(23°C) | ISO 527 | GPa | 6.04 | 5.5 | 7.26 |
| 파단 시 인장 신율(23°C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| 굴곡 강도(23°C) | ISO 178 | MPa | 186.33 | 155 | 114.51 |
| 굴곡 탄성률(23°C) | ISO 178 | GPa | 5.77 | 4.2 | 6.46 |
| 노치 아이조드 충격 강도 | ISO 180/A | kJ/m² | 4.06 | 4.6 | 2.34 |
| 쇼어 경도 | GB/T 2411-2008 | – | 91 | 86 | 67 |
| 융점 | DSC | °C | 343 | 343 | 343 |
| 표면 저항 | IEC 61340 | Ω | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- 고온 저항성: 연속 사용 온도가 260°C에 도달하며, 일시적인 더 높은 온도도 견딥니다. 열 하중 하에서도 기계적 특성이 안정적으로 유지되어 고온 매트릭스 트레이 및 프리번 테스트 슬롯에 적합합니다.
- 뛰어난 내마모성. 균형 잡힌 표면 경도와 자체 윤활성이 실리콘 웨이퍼 접촉 시 긁힘을 방지합니다. 가공 및 사용 중 미세 입자 발생이 최소화되어 클린룸 환경을 유지합니다.
- 뛰어난 내화학성: 대부분의 산, 알칼리, 염류 및 유기 용매(진한 황산 제외)에 내성이 있으며, 다양한 부식성 반도체 공정 유체 속에서도 구조적 무결성을 유지하여 부품 수명을 연장합니다.
- 초저금속 이온 용출 – 고온 마찰 조건에서 최소한의 금속 이온 잔류물로, 극한의 열 작동 환경에서도 웨이퍼 수율을 보호합니다.
단일 소재로 정전기, 고온, 마모, 화학 부식 및 입자 오염이라는 다섯 가지 핵심 생산 문제점을 동시에 해결합니다.
03 Junhua HPP 정전기 방지 PEEK의 핵심 경쟁 우위
소재 성능은 기본이지만, 안정적인 대량 공급, 신속한 맞춤형 배합 조정, 고객 검증 비용 절감이 엔지니어링 플라스틱 소재 선택의 핵심 우선순위입니다.
1 완전 자체 통제형 전체 산업 체인
많은 국내 공급업체가 PEEK 프로파일을 제공하지만, 독립적으로 상류 수지 중합을 완료하는 업체는 거의 없습니다 — Junhua HPP는 그 소수 중 하나입니다.
이 수직적 통합은 뚜렷한 이점을 제공합니다:
- 당사는 제3자 표준 원료에 의존하지 않고 독자적으로 전도성 필러 배합을 개발 및 조정합니다.
- 모든 생산 파라미터(압출 온도, 스크류 속도, 냉각 속도)가 완전히 제어 가능하여 배치 간 일관된 성능을 보장합니다.
- 자체 배합 최적화를 통해 맞춤형 저항률 조정을 직접 구현할 수 있어 외부 원자재 공급업체와의 커뮤니케이션 지연을 제거합니다.
- 효율적인 통합 생산 라인은 분말 원료, 펠릿, 압출 프로파일 및 완제 가공 부품을 포괄합니다. 중간 단계가 적어 정보 손실이 줄어들어 신속한 근본 원인 분석과 빠른 성능 최적화가 가능합니다.
2 신속한 맞춤화 및 고객 대응
고객 피드백 또는 새로운 성능 요구사항을 접수하면 당사 팀은 배합 수정 및 샘플 생산을 가속화합니다. 자체 배합 및 압출 라인을 통해 배합 조정과 샘플 제조 간의 원활한 협업이 가능해져 제품 개발 및 검증 주기가 단축됩니다.
3 자체 응용 검증 및 가공 기술 지원
대부분의 재료 공급업체는 기본 재료와 물성 데이터만 제공하고 전체 응용 검증은 고객에게 맡깁니다. Junhua HPP는 자체 압출 및 정밀 가공 역량을 활용하여 제품 개발 중 새로운 등급과 맞춤형 배합에 대한 사전 평가를 수행합니다. 웨이퍼 이송, 고온 서비스 및 CNC 가공성 등 핵심 시나리오에 대한 맞춤형 성능 검증을 완료합니다.

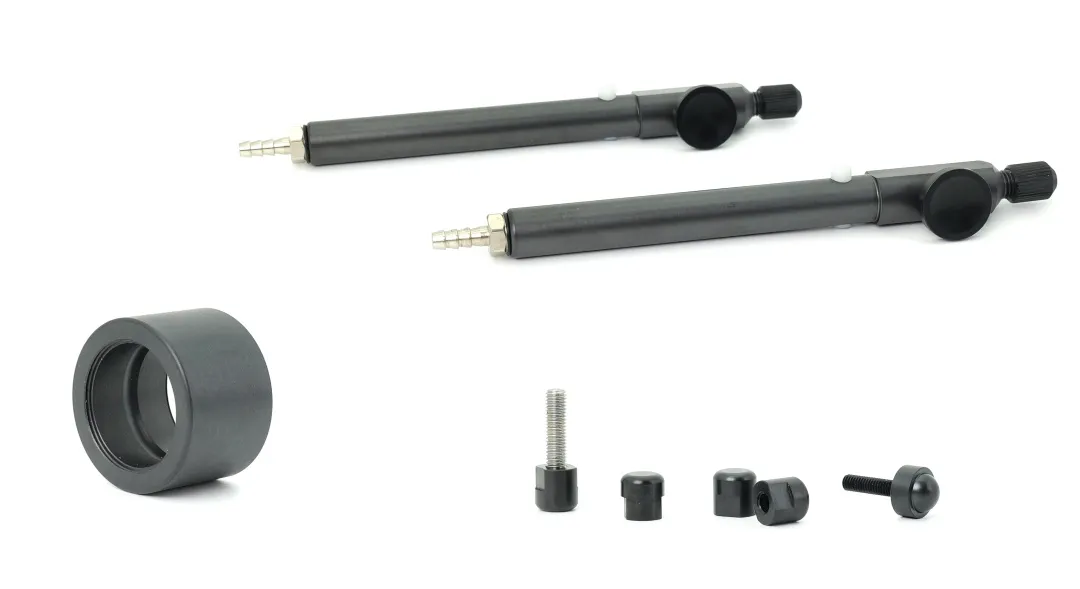

정밀 CNC 가공 후 Junhua HPP anti-static PEEK 프로파일은 위치 핀, 지지 포스트 및 환형 슬리브를 포함한 핵심 반도체 고정구 부품으로 제작될 수 있으며, 완벽한 에지 마감과 미크론 수준의 치수 정밀도를 제공합니다.

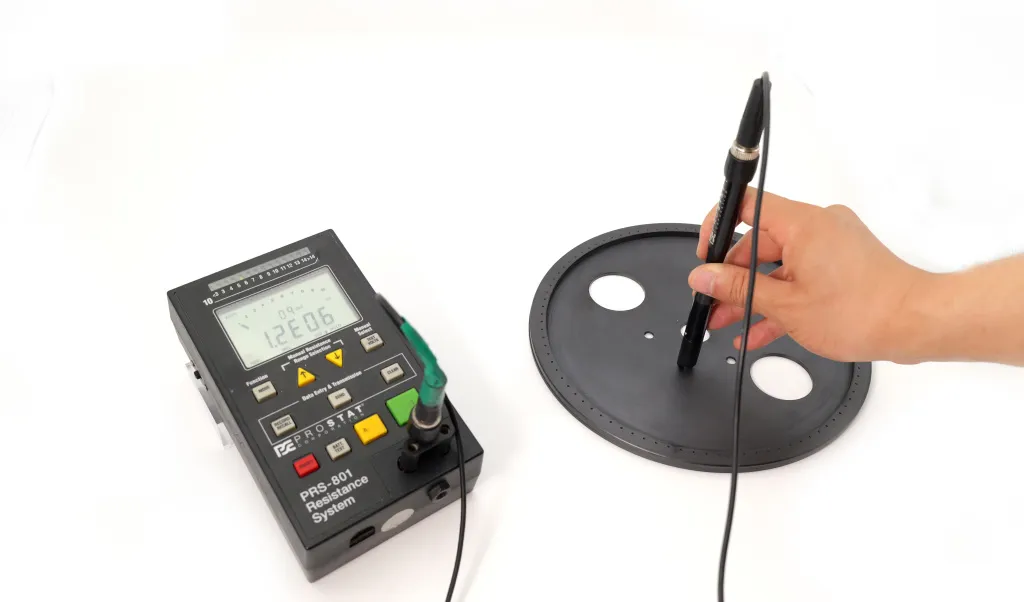

재료의 높은 탄성률과 우수한 절삭 성능 덕분에 가공 시 버(burr)나 에지 치핑이 전혀 발생하지 않아 2차 수동 마무리 공정이 불필요하며 생산 라인 조립 사양을 직접 충족합니다. 모든 프로파일과 완제품은 출고 전 엄격한 표면 저항률 테스트를 거칩니다.
4가지 주요 그레이드: 모든 제조 경로를 포괄
당사의 PEEK5600ESD 정전기 방지 소재 포트폴리오는 압출, 압축 성형 및 사출 성형의 세 가지 주류 가공 기술을 완벽하게 지원합니다.
모든 가공 경로를 포괄하는 세 가지 그레이드
모든 가공 경로를 포괄하는 세 가지 그레이드

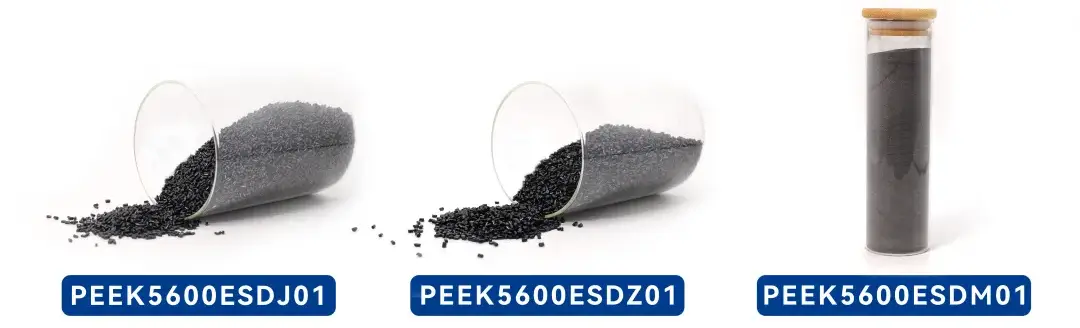

PEEK5600ESDJ01: 압출 그레이드, 시트 및 봉과 같은 연속 프로파일용
PEEK5600ESDZ01: 사출 성형 그레이드, 복잡한 구조 부품의 고효율 성형
PEEK5600ESDM01: 압축 성형 그레이드, 대형 두꺼운 벽 제품용
세 가지 생산 경로는 다양한 제조 시나리오를 포괄하며, 표면 저항률을 10⁶ Ω에서 10¹¹ Ω까지 맞춤 설정할 수 있습니다. 고객은 더 이상 가공 방법과 목표 정전기 방지 그레이드 사이에서 타협할 필요가 없습니다.
정전기 방지 보호, 높은 기계적 강도 및 뛰어난 치수 안정성이 상충 없이 동시에 달성됩니다.
일관성은 재료 실험실 데이터를 넘어 균일한 배치 출력, 신뢰할 수 있는 가공성 및 안정적인 장기 현장 성능을 포괄합니다. 반도체 산업의 성능 요구를 중심으로, Junhua HPP는 정전기 방지 PEEK 배합 및 공정 제어를 지속적으로 최적화합니다. 거의 20년간의 전체 산업 체인 전문 지식을 바탕으로, 당사는 글로벌 제조업체를 위한 안정적이고 신뢰할 수 있는 엔지니어드 소재 솔루션을 제공합니다.
