산업 재료 업그레이드의 새로운 시대에 접어들면서, 전통적인 한계를 초월하는 성능의 혁신적인 복합 재료가 고급 산업 전반의 제조 환경을 재편하고 있습니다. 장쑤 Junhua HPP 특수 고분자 재료 주식회사(Junhua HPP Stock)는 PEEKFRTP®BF-UD 연속 현무암 섬유/PEEK 단방향 프리프레그를 출시합니다. 뛰어난 종합적인 강점을 자랑하며, 까다로운 응용 시나리오를 위한 신뢰할 수 있는 솔루션으로 사용됩니다.
1. 재료 혁신: 현무암과 첨단 폴리머의 통합
PEEKFRTP®BF-UD는 고성능 열가소성 단방향 프리프레그(Prepreg)로, 연속 현무암 섬유(BF)와 폴리에테르에테르케톤(PEEK)을 복합하여 제조됩니다.

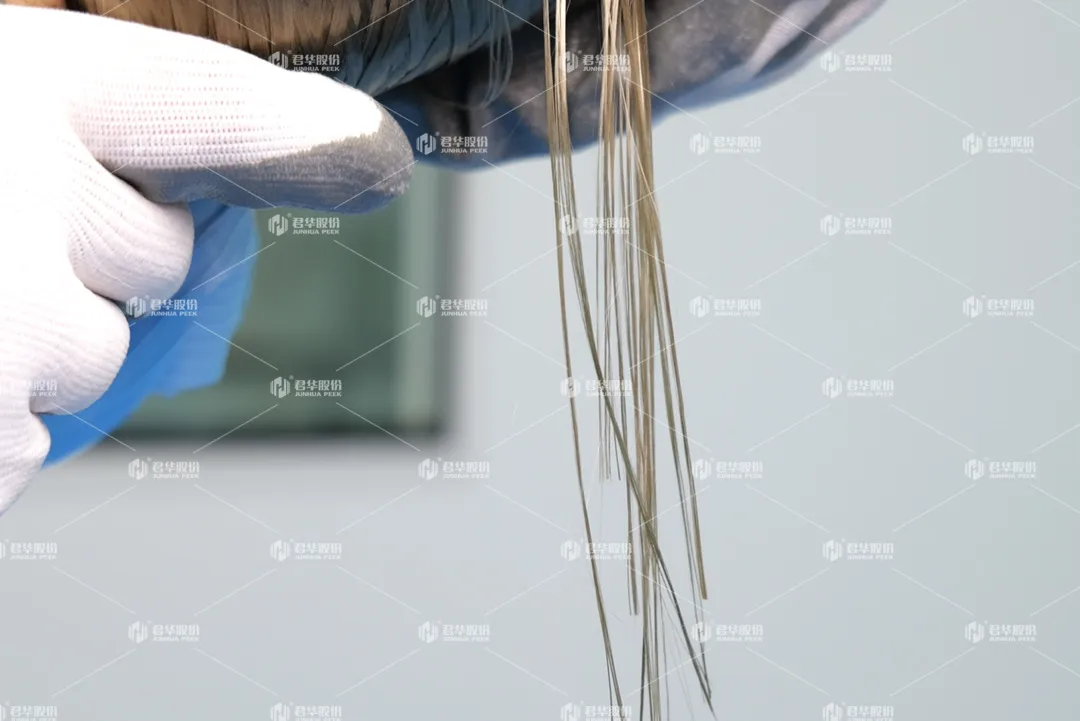

- 연속 현무암 섬유: 천연 현무암 광석에서 생산되며, 우수한 난연성, 넓은 온도 저항성 및 천연 전기 절연성을 갖추고 있습니다. 일반 유리 섬유보다 더 높은 기계적 강도를 제공하며, 탄소 섬유에 비해 낮은 흡습성과 더 나은 내산·내알칼리 부식성을 나타냅니다.
- PEEK: 내충격성, 크리프 저항성 및 생체 적합성이 뛰어난 프리미엄 특수 엔지니어링 플라스틱입니다.
두 원료의 장점을 결합한 이 프리프레그는 기존의 탄소 섬유 및 열경화성 프리프레그보다 경량 설계, 기계적 안정성 및 장기 서비스 신뢰성에서 뛰어난 성능을 보입니다.
2. 고급 제조: 정밀 슬러리 공정

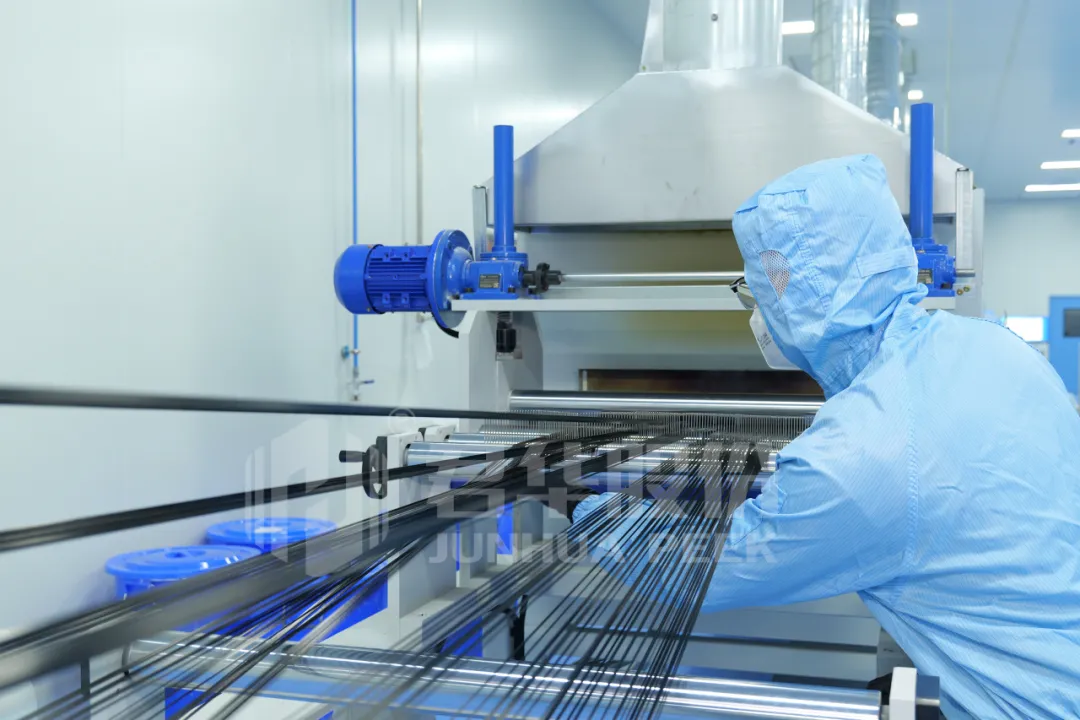

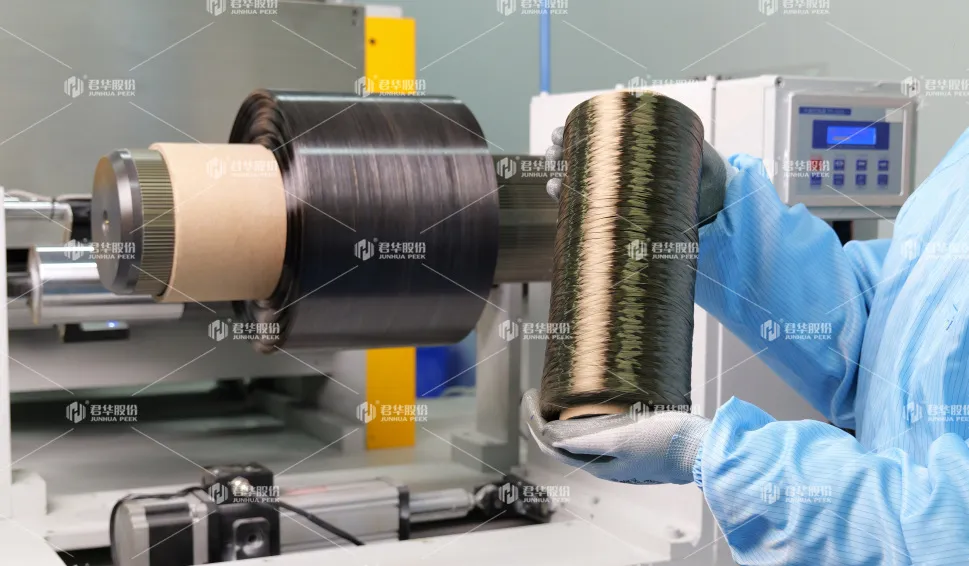

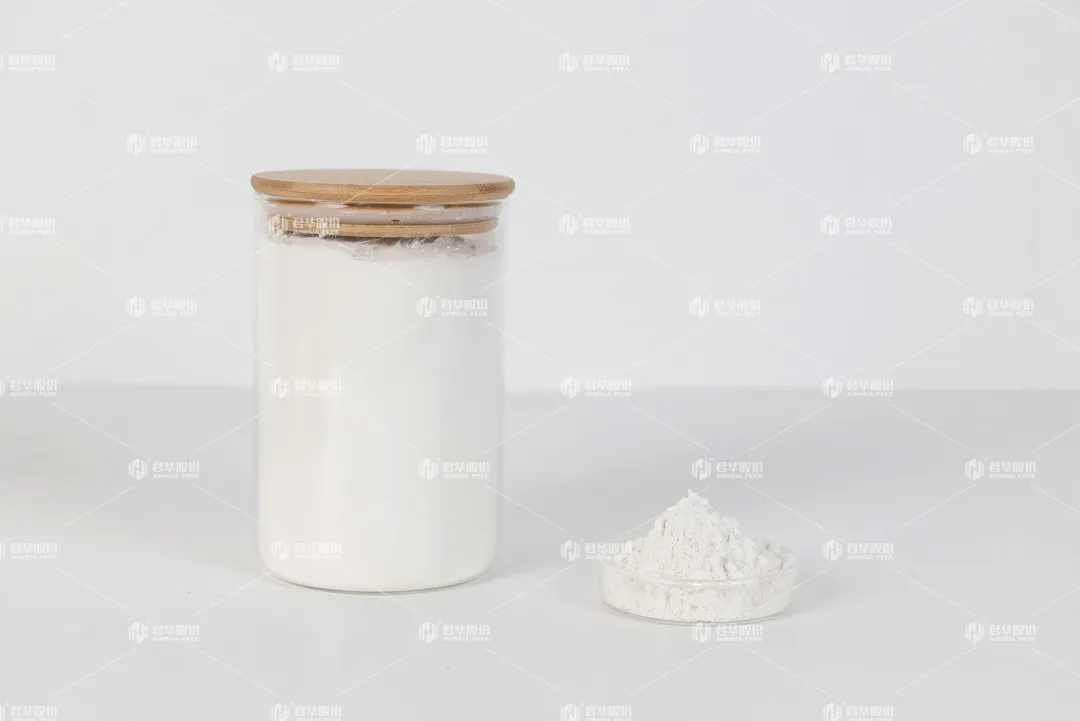

Junhua HPP는 정교한 슬러리 공정을 채택합니다. 초미세 PEEK 분말을 안정적인 수성 슬러리로 제조합니다. 현무암 섬유 토우는 원사 확산 롤러를 통해 균일하게 펼쳐진 후, 함침, 건조, 예비 용융 및 판재 성형 과정을 거칩니다.
전통적인 핫멜트 방식과 비교하여 슬러리 공정은 저점도 슬러리를 사용하여 단일 필라멘트의 완전한 함침 및 코팅을 달성하여 기공률을 낮추고 계면 결합을 향상시킵니다. 온라인 농도 검출기, 장력 조절 시스템 및 두께 피드백 컨트롤러를 갖춘 생산 라인은 안정적인 섬유 함량과 일관된 배치 품질을 보장합니다.
3. 우수한 성능: 전방위 종합 경쟁력
현무암 섬유와 PEEK 수지의 이중 장점을 결합한 프리프레그는 우수한 기계적, 열적, 화학적 및 가공 특성을 보유합니다.
- 고온 내성: 장기간 고온 서비스에서 안정적인 구조와 기계적 특성을 유지하여 열 구역 부품의 엄격한 요구 사항을 충족합니다.
- 내화학성: 산, 알칼리, 염수 분무 및 유기 용제에 저항하며, 화학 및 해양 산업과 같은 가혹한 부식 환경에 적합합니다.
- 전기 절연성: 높은 체적 저항률과 낮은 유전 손실로, 전파 투과 구조물 및 절연 부품에 이상적입니다.
- 피로 및 충격 저항성: 견고한 층간 결합과 높은 손상 허용성을 가지며, 동적 및 반복 응력 하에서 박리에 강합니다.
- 열가소성 가공성: 용접, 열성형 및 재활용이 가능하여 2차 가공 및 폐기물 재활용을 용이하게 하며, 강력한 환경 적응성을 갖습니다.
| 항목 | 시험 기준 | 단위 | 일반값 |
|---|---|---|---|
| 수지 특성 | |||
| 밀도 | ISO 1183 | g/cm³ | 1.3 |
| 유리 전이 온도 (Tg) | ISO 11357.2 | ℃ | 143 |
| 용융 온도 (Tm) | ISO 11357.3 | ℃ | 343 |
| 가공 온도 (Tp) | – | ℃ | 370-400 |
| 물리적 특성 | |||
| 섬유 면적 중량 | HB7736.3-2004 | g/m² | 350 |
| 프리프레그 면적 중량 | HB7736.2-2004 | g/m² | 450 |
| 수지 함량 | HB7736.5-2004 | % | 34±3 |
| 적층 두께 | – | mm | 0.30±0.02 |
| 적층 밀도 | ASTM D792 | g/cm³ | 2.10 |
| 기계적 특성 | |||
| 0° 인장 강도 | ASTM D3039 | MPa | 1250 |
| 0° 인장 탄성률 | ASTM D3039 | GPa | 50 |
| 0° 굴곡 강도 | ASTM D7264 | MPa | 1600 |
| 0° 굴곡 탄성률 | ASTM D7264 | GPa | 50 |
| 0° 압축 강도 | ASTM D6641 | MPa | 900 |
| 0° 압축 탄성률 | ASTM D6641 | GPa | 50 |
| 0° 층간 전단 강도 | ASTM D2344 | MPa | 80 |
4. 응용 분야의 혁신: 필라멘트 와인딩의 핵심 장점
이 단방향 프리프레그는 필라멘트 와인딩에서 대체 불가능한 우월성을 지닙니다. 레이저 보조 현장 경화에서 중요한 진전을 이루었으며, 절연 섬유와 고속 레이저 와인딩 간의 기술적 호환성 문제를 근본적으로 해결했습니다.
와인딩 공정 호환성

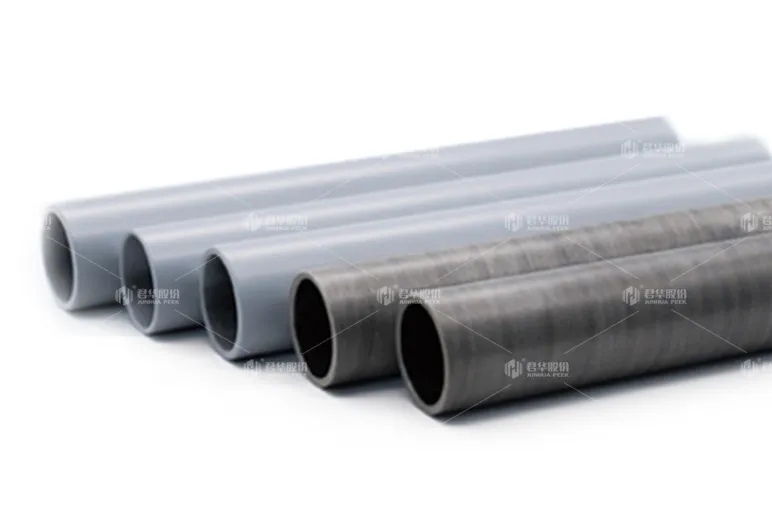

균일한 두께와 뛰어난 유연성으로 수치 제어 와인딩 머신에서 정밀한 장력 제어와 층상 적층이 가능하며, 가스 실린더, 파이프라인, 쉘 등 균일 및 가변 두께 회전 부품의 효율적인 제작을 지원합니다.

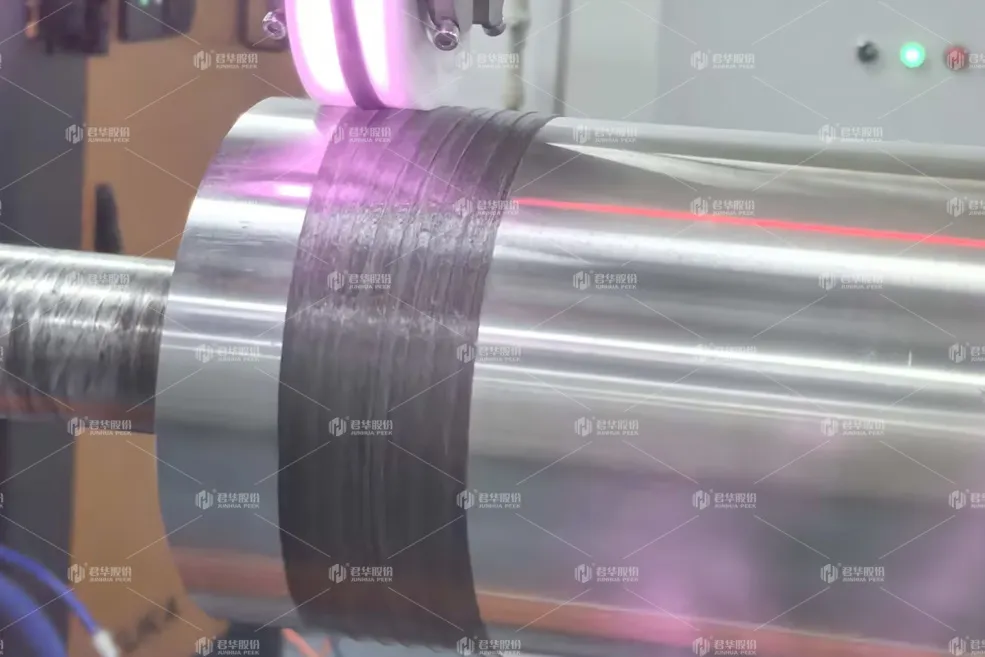

레이저 보조 현장 경화
레이저 가열 시스템과 결합하여 와인딩, 용융, 응고를 통합적으로 실현합니다. 현무암 섬유는 근적외선 레이저(808nm, 1064nm)를 효율적으로 흡수합니다. 레이저 에너지가 섬유 표면에서 PEEK 매트릭스로 전달되어 빠른 수지 용융과 층간 용접을 가능하게 합니다.
기존 유리 섬유는 높은 광투과율로 인해 레이저 흡수가 낮아 효과적인 현장 경화에 실패합니다. Junhua HPP는 절연 섬유의 낮은 효율이라는 기술적 한계를 깨고, 절연 섬유와 고속 레이저 와인딩 간의 완벽한 매칭을 실현했습니다.
필라멘트 와인딩 및 자동 적층과 같은 첨단 제조 기술이 널리 채택됨에 따라 PEEKFRTP®BF-UD는 뛰어난 내열성, 내식성, 레이저 용접성 및 비용 이점을 갖춘 기존 금속 및 열경화성 복합재의 이상적인 대체재가 됩니다.
결론
고비용 탄소 섬유에서 비용 효율적인 현무암 섬유 재료에 이르기까지 Junhua HPP는 오랫동안 하이엔드 시장 요구에 맞춘 특수 복합재료 연구개발에 집중해 왔습니다. 새로 출시된 PEEKFRTP®BF-UD 단방향 프리프레그는 국내에서 고급 특수 재료의 수입 대체를 목표로 합니다. 맞춤형 폭과 섬유 면밀도가 제공되어 하이엔드 제조 산업의 성능 업그레이드를 촉진합니다.
